卷揚機安全使用注意事項及要求

（1）、卷揚機作業前準備

1．安裝時，基座必須平穩牢固，設置可靠的地錨并應搭設工作棚。操作人員的位置應能看清指揮人員和拖動或起吊的物件。

2．作業前檢查卷揚機與地面固定情況、防護設施、電氣線路接地線、制動裝置和鋼絲繩等全部合格后方可使用。

3．使用皮帶和開式齒輪傳動的部分，均須設防護罩，導向滑輪不得用開口拉板式滑輪。

4．以動力正反轉的卷揚機，卷筒旋轉方向應和操縱開關上指示的方向一致。

5．從卷筒中心線到第一個導向滑輪的距離，帶槽卷筒應大于卷筒寬度的15倍，無槽卷筒應大于20倍，當鋼絲繩在卷筒中間位置時，滑輪的位置應與卷筒軸心垂直。

6．卷揚機自動操縱桿的行程范圍內不得有障礙物。

（2）、卷揚機安全操作規程

1.卷揚機嚴格禁止超負載使用！！！

1．卷揚機應安裝在平整堅實、視野良好的地點，機身和地錨必須牢固。卷揚機與導向滑輪中心線應垂直對正，卷揚機距離滑輪一般應不小于十五米。

2．作業前，應檢查鋼絲繩、離合器、制動器、保險棘輪，傳動滑輪等，確定安全可靠，方可操作。

3．鋼絲繩在卷筒上必須排列整齊，作業中最少需保留三圈。

4．作業時，不準有人跨越卷揚機的鋼絲繩。

5．吊運重物需在空中停留時，除使用制動器外，并應用棘輪保險卡牢。

6．操作時，嚴禁擅自離開崗位。

7．工作中要聽從指揮人員的信號，信號不明或可能引起事故時，應暫停操作，待弄清情況后方可繼續作業。

8.作業中突然停電，應立即拉開閘刀，并將運送物件放下。

（3）、卷揚機作業中注意事項

1．卷筒上的鋼絲繩應排列整齊，如發現重疊和斜繞時，應停機重新排列。嚴禁在轉動中用手、腳去拉踩鋼絲繩。鋼絲繩不許放完，最少應保留三圈。

2．鋼絲繩不許打結、扭繞，在一個節距內斷線超過10％時，應予更換。

3．作業中，任何人不得跨越鋼絲繩，物件提升后，操作人員不得離開卷揚機。休息時物件或吊籠應降至地面。

4．作業中，司機、信號員要同吊起物保持良好的能見度，司機與信號員應密切配合，服從信號統一指揮。

5．作業中，如遇停電，應切斷電源，將提升物降至地面。

（4）、作業完后注意事項

1．作業完畢，應斷開電源，鎖好開關箱。

2．提升吊籠或物件應降至地面，清整場地障礙物。

一、 概  述

（1）本系列卷揚機主要用途

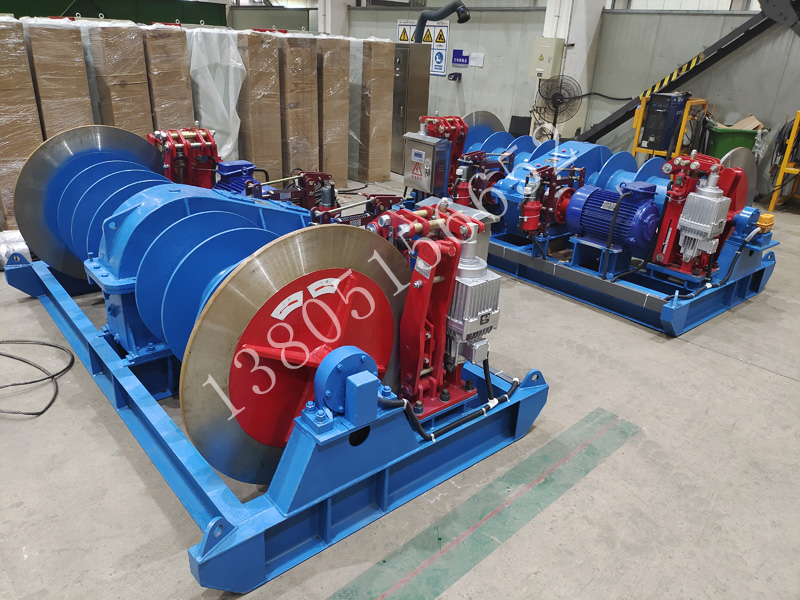

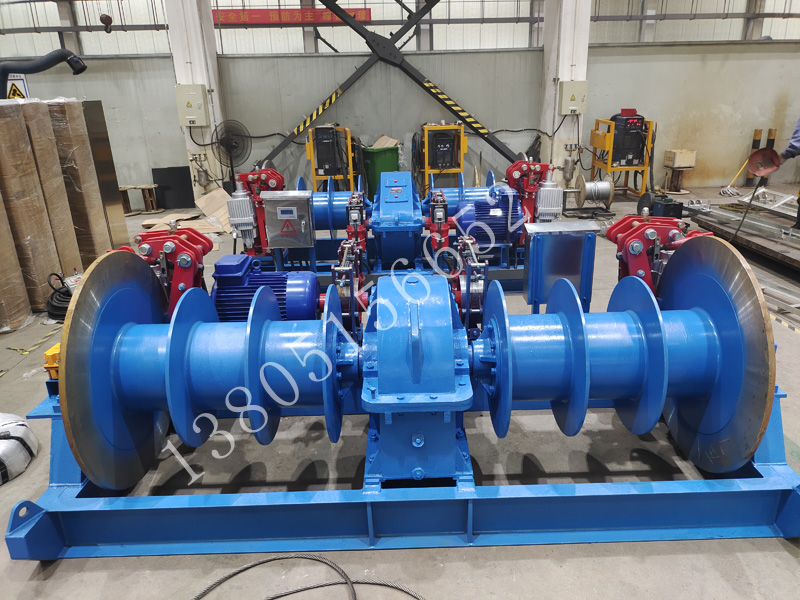

我公司生產的2JM-10型10噸慢速卷揚機是一種通用性較強的起重機械，可作為建筑地或港口碼頭用來起吊升降重物，或作為廠礦企業安裝工程作牽引動力之用，它不僅可以單獨使用，也可以聯合使用，或與其它機械組成大型復雜的起重設備。它具有操作簡單，使用方便，用途廣泛之特點，是建筑工地，港口碼頭和船舶運輸等必需的一種機械設備。

（2）卷揚機適用范圍

2JM-10型卷揚機一般可廣泛用于輸送機張緊裝置，工程機械起重機械如汽車吊，履帶吊，高空作業車，林業起重機，以及港口船舶類的如港口吊，浮船吊，挖泥船，克令吊，吊艇架，以及可以用于大型的起重設備如石油鉆機，海上石油鉆井平臺，樁工機械類的旋挖鉆機，鑿巖鉆機，巖心鉆機，靜液壓壓樁機等等。

 （3）適用工作環境

1）、最高環境空氣溫度一般起重用電動最高環境溫度不超40℃；冶金電動機最高環境空氣溫度不超過60℃。

2）、海拔工作地的海拔一般不超過1000m。超過1000m使用時，高于海拔1000m的環境溫度必須補償量為高出100m降低1%溫升限值，如環境溫度超過上表溫度值，則先型時可選大一個功率等級的電機 。

 3)、周圍空氣不應含有腐蝕性、可然性及爆炸性氣體。
  4)、用于亞熱帶、沿海地區應適用熱帶或三防電機。
  5)、對具有凝露環境的地方、應選用有防冷凝加熱器的電機。

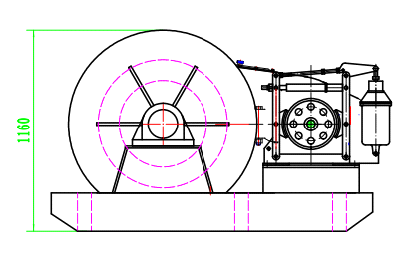

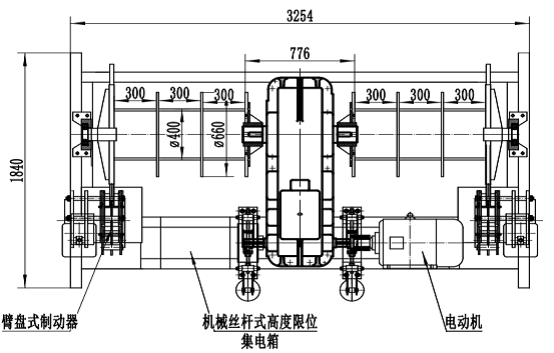

三、結構簡介（見附圖）

（1）本機由機座、減速器、彈性聯軸器、電動機、制動器、卷筒及電氣等組成。整機結構緊湊，工藝合理。電動機經聯軸器通過減速器帶動卷筒運轉。同時可通過控制電動機的正反轉達到收放鋼絲繩的目的。卷筒運轉或停止由液壓制動器制動，制動器與電動機同步工作，切斷電源的同時即能制動卷筒，工作迅速靈敏、安全可靠。

（2） 卷揚機出繩方式

本卷揚機可設兩個出繩方位參考下圖。其它出繩方位禁止使用

二、 卷揚機吊運

本卷揚機在機座上設有專用吊裝孔，裝運時用吊索或卡扣穿過吊裝孔錨固后方可裝運。不得在本機上隨意設置吊裝點。

吊裝時必須注意事項

（1） 吊索必須要有足夠的強度來承載卷揚機重量；

（2） 吊索必須長度必須相同，且只有唯一束頭，（如下圖所示）亦可采用鋼絲繩或其它類似的吊具。

（3） 吊裝時要以小心輕放的原則作業。

四、安裝

1、 安裝前檢查

（1） 檢查卷揚機各零部件是否齊全，運輸過程中有無損傷及丟失。

（2） 仔細清除零部件上的灰塵、油污或鐵銷。必要時應解體清洗。

2、 整體安裝

（1） 卷揚機安裝應根據起吊中線找正，使其中線縱橫向偏差≤5mm，高度偏差±5mm內。

（2） 鋼絲繩型號、長度、穿繞方式及固定螺栓數量均應符合圖紙要求。

鋼絲繩不應有強扭，砸平或扁平等缺陷。鋼絲繩固定牢靠，當放下全部揚程后卷筒上應至少保留不少于3圈的安全圈。

（3） 減速機內應注有足量的潤滑油。

（4） 制動器調整應靈活可靠，制動瓦退距應符合要求。

（5） 電器安裝應接線無誤，所有電器應有保護裝置，負載保護等應靈活可靠。

五、卷揚機試運行

1、卷揚機試轉前應進行下列檢查：

（1）所有電器回路應接線正確、整齊有良好絕緣及接地。

（2）檢查所有機械部件各種保護裝置及潤滑系統，注油應符合要求。

（3）用手轉動制動輪一周應無卡住現像。

（4）鋼絲繩固定牢靠，在卷筒與滑輪中應無交叉現象。

（5）檢查和調節高度限位裝置及制動器。

2、空載試運行

在上述檢查合格后方可空載運行。空載運轉要求起升機構全程上下3次

檢查下列電器及機械部分

（1） 電機運轉平穩，三相電流平穩，電器設備可靠無異常與發熱。

（2） 機構運行平穩無沖擊及其它異常現像。

（3） 所有保護裝置動作準確可靠。

（4） 運轉時制動瓦全部離開制動輪。

（5） 鋼絲繩與其它物件無刮擦。

六、使用及維護

本機出廠前經過空運轉及載重試驗，用戶在正式使用本機以前，除遵照起重機械安全操作的有關規程外，應對本機進行試運轉，檢查各機件和熟悉本機操作情況。

1、安裝卷揚機時要固定地腳螺釘或在機后埋設地錨，以免工作時拖動卷揚機。

2、使用前要認真檢查各部位零件及螺栓有否松動，鋼絲繩緊固程度及各傳動部位潤滑情況等。

3、使用前先進行空載運轉15分鐘，檢查各傳動部位有否沖擊振動現象，開關是否靈敏，制動器是否靈活可靠。

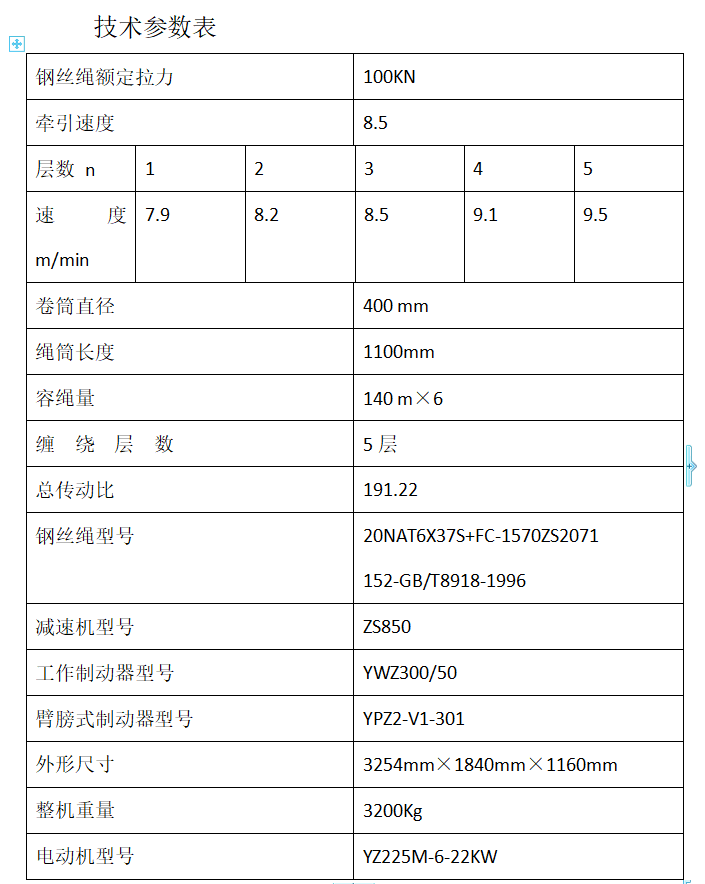

4、 使用中絕對禁止超過額定負荷使用，本機起重量為技術參數范圍以內。

5、 動負荷試驗是超過額定負荷25%，重復升降數次，試驗后檢查其機械傳動，電器部分和連接部分是否正常可靠。

6、 機器開動時不能進行清理或加油，不許在機器前面或重物下面站人，并注意機器的傳動性能，經常保持傳動部位的潤滑良好。

7、 操作人員在工作中，應隨時注意鋼絲繩在卷筒上繞卷的不良情況，并及時清除之，嚴禁用手去誘導鋼絲繩。放下重物時，至少有三圈留在卷筒上

8、 本機須有專人操作，并定期由電工及維修人員進行檢查維護，以免使用不良，而強行工作，造成損壞。在使用過程中如發現故障，應立即切斷主電源。

9、 本機工作時不允許起吊重物長時間懸于空中，工作完后必須把電源的總閘門拉開，切斷主電源。

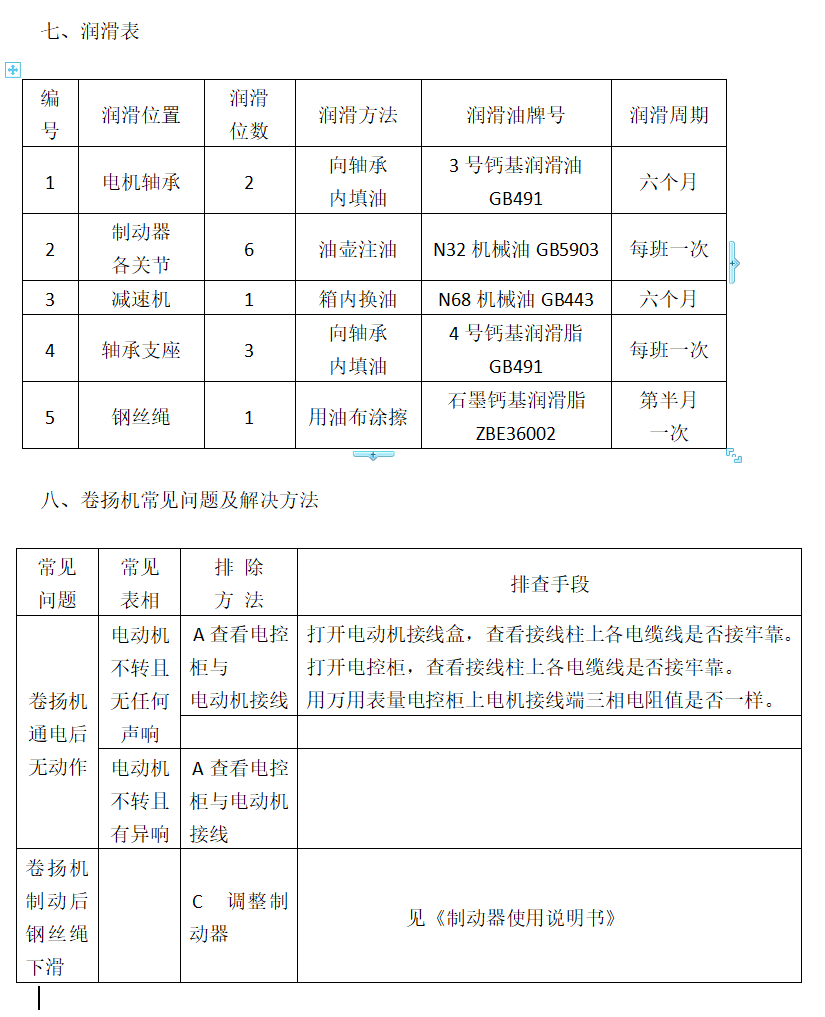

10、 齒輪減速器油位應經常保持在油位標高線以上，減速器采用55-7號機油作潤滑油，每2-3月換油一次，其他潤滑部位每班加機油2-4次。

工作半年后，檢查減速器及調換潤滑油，檢查制動器及電機并測定其絕緣電阻，確保安全生產。
